Serbona mk3

 Izrada coaxial - 8' FR zvučnika i zvučnog kabineta Serbona

Projekat izrade SERBONA coaxial MK 3

je osmišljen,konstruisan i izrađen kao rezultat saradnje dvojice majstora:

Kašiković Branko (servis zvučnika BIN) na konstrukciji i izradi pogonskog zvučnika / zvučnog kabineta, i Goran Mihaljut na radovima akustičnog merenja i projekta kabineta.

-Svaki naš projekat radi se kao unikatni par zvučnika ,jedinstven za sebe kako iz tehničkog ugla,tako i u dizajnerskom delu izrade.

Primenjena su pojedina tehnička rešenja uz lične modifikacije sa modela zvučnika Tannoy,Lowther i Cube audio, kao i jedinstvena rešenja iz ličnog iskustva.

Postolje je izradio naš kolega Aleksandar Ljamić

https://m.facebook.com/story.php?story_fbid=pfbid02GV9DyKzaAxbNmn2R9ECqZFKaL2FNP2iF1yV5G6QFSxDwqkCutnJkDJG8g3ZhmQval&id=1171377883&mibextid=Nif5oz

-Osnovne tehničke karakteristike:

Snaga deklarisanih 30w

Otpor nazivni 8ohm, dc=6,5ohm

Merni frek.opseg 36Hz-20kHz (+-3dB) deklarisani 30Hz-40kHz

Prosečna osetljivost 94dB

Preklopnik koji daje mogućnost podizanja ,nakon reza na 5kHz ,za +3dB

i lakšeg po potrebi prilagođavanja zvučne kutije u prostoru korišćenja.



-Skretnica je namenjena samo AMT visokotoncu,koji služi samo kao dopuna spektra,dok je signal direktno povezan na pogonski FR zvučnik.

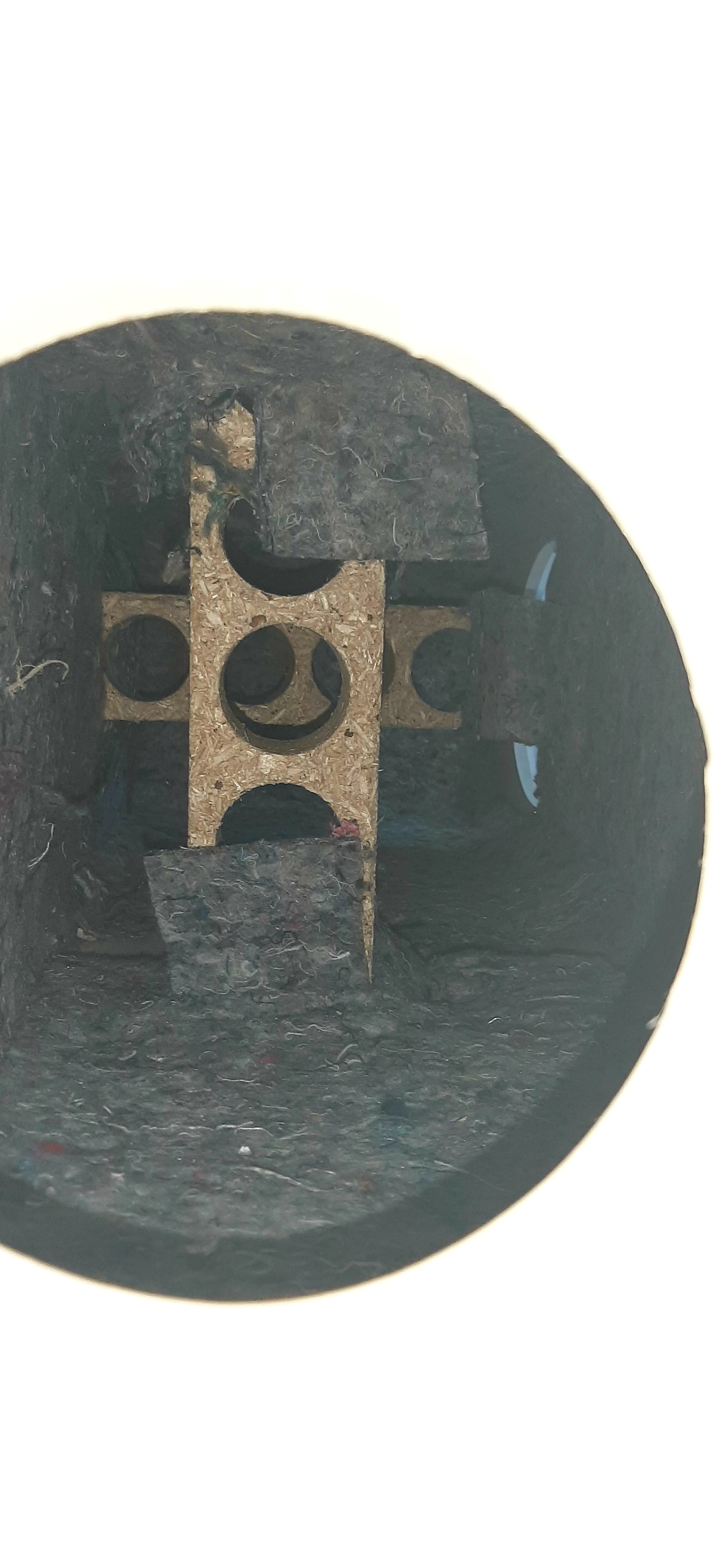

Oblaganje unutrašnjosti kabineta Azmofon materijalom.

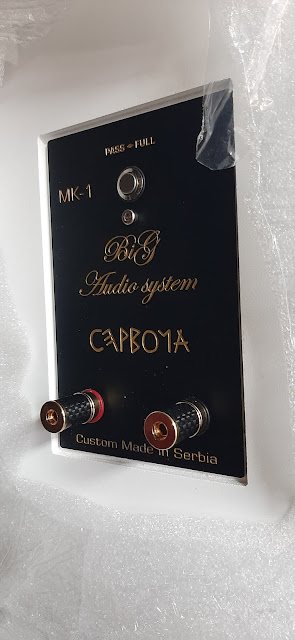

Izrada terminal ploče.

-Shema magnetnog sklopa FR zvučnika

Sklopljen nosač sa mini hornom za visokotonac i kao wihizer za smanjenje direktnosti zračenja.

U toku izrade

Izrađena pogonska jedinica FR zvučnika

Centriranje horizontalno

Izrađena membrana

Proces izrade membrane.

Snaga gepa magnetnog sklopa

Unikatno izrađen fenola centrator

Fixiranje membrane
