Full-range speaker 9,5`+ dual concetric 2/3`



                  -Full-range speaker dual concetric 9,5`

DIY project

-Audio inzinjering i izrada samog zvucnika: Servis BIN -Branko Kasikovic

-Audio merenja i konstrukcija kabineta: Goran Mihaljut

-Audio dizajn i izrada kabineta : Veran Stanojevic Ister

-Ideja i opredeljenje:

-Kako je u Srbiji  vecina konstruktora Hi-Fi zvucnih kutija zaokupljena izradom raznih konstrukcija  kabineta i skretnica sa vec poznatim fabrickim komponentama -zvucnicima  i varijacijama na temu, mi smo dosli do ideje sopstvene izrade pogonskog zvucnika sa karakteristikama koje su nama pozeljne, na taj nacin opredeljeni za unikatno-rucnu izradu kompletne zvucne kutije.

-Zadatak:

-Konstruisati sirokopojasni zvucnik iskljucivo kroz rucni rad,sa sto boljim karakteristikama. Radi sticanja saznanja i iskustva,opredelili smo se za opciju dual concetrik,kako bi za pocetak na neki nacin olaksali sebi realizaciju.

-Sem magnetnog sklopa,odraditi sve moguce i sto ima smisla kroz rucni rad, i na takav nacin dobiti unikatan proizvod inpozantnih karakteristika sa dodatkom inovacija stecenih kroz dugogodisnja iskustva u radu tom delatnoscu.

Magnetni sklop je preuzet od RCF 15` art 315 zvucnika sa vc=63mm

-Izrada korpe zvucnika je po sopstvenoj konstrukciji  visoko preciznim Waterjet secenjem AL profila d=5mm,

sa zavrsnom obradom plastifikacije.

-Cela korpa je montazno sklopiva sa srafovima M5,koja nam omoucava fino stelovanje dubine po potrebi konusnosti same membrane.

-Nacin sklapanja korpe zvucnika

-Iako je prvobitna zamisao bila da se radi sa textilnim donjim centratorom, i experimentise sa razlicitim tvrdocama i elasticnostima, iskustveno smo dosli do zakljucka da se na takav nacin ne dobijaju zadovoljavajuci rezultati sto su i sama audio merenja potvrdila.

-Zaokrenuli smo tehnicka resenja ka iskustvu drugih majstora u toj oblasti,  i konstruisali u izradi sopstveni oblik donjeg centratora,koji je opravdao nasa ocekivanja,promenom oblika i materijala.

-Dalji rad smo usmerili ka odabiru materijala za izradu membrane,od talpe Balze preko razlicitih papira,vrsta,debljina i dr.
-Rucno radjen papir i izbeljen od Belog Duda dao nam je najbolje rezultate nakon tretiranja Epanolom i Acrylom-b.

-Bigovanjem smo postigli bolje ukrucenje membrane

-U ovom proektu koristimo PP gornji centrator,vece mekoce.

-Izrada horne za visokotonac.

-Materijal drvo suve tresnja (oko150god),obrada na strugu po zadatim mernim velicinama

Tungsten- Karbid

-Opredelili smo se za 2/3` Bose ,tekstilno kalotni,Neo, fero f. visokotonac

-Izrada papirnog  whizzer cone

-Bigovanje kao nacin za ukrucenje papira

-Zamisao proekta je da se maksimalno akusticko-mehanicki izradom samog zvucnika i materijalima koji se koriste izvede rezultat koji bi sveo upotrebu elek.skretnice na minimum, a samim tim eleminisali svi prateci problemi koje ona neminovno unosi u krajnji rezultat.

-Tek u OPUSU br.5 audio-merno i u slusnim testovima dobili smo zeljene rezultate rada samog zvucnika.

Sad mozemo da se posvetimo konstrukciji ,izradi i dizajnu samog kabineta.

-Nakon proracuna opredelili smo se za konstrukciju  lavirint horne, i pristupili izradi experimentalnog kabineta.

-Nakon daljih audio-merenja i slusnih testova, dosli smo do konacne konstrukcije kabineta.

Teh.podaci:

Sensitivity = 94 dB Impedance = DC 7 Ohm

Nom.impeance = 8 Ohm 30 Hz-20,000Hz Snaga 30 W

vc=63,5

                                                                  Flux density Tesla  - 1.2

 2/3" HF driver za pojačala od 3W do 25W

tezina jednog zv.kabineta: Neto 40Kg

tezina jednog samog zvucnika : Neto 5,2 Kg

-Sad mozemo da se pozabavimo finalizacijom zvucne kutije, idejno-estetskim vrednostima.

-Zamisljeno dizajnersko resenje:

-Estetske izmene u toku proizvodnje:

-Pristupanje stolarskom delu izrade kabineta,medijapan 18mm :

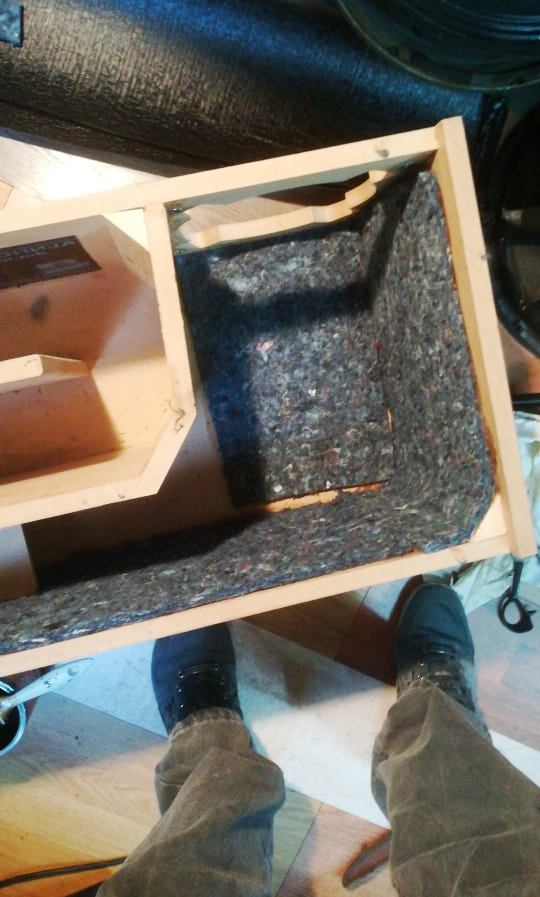

-Nakon obavljenih stolarskih radova,na red je dosao Dumping  kabineta i njegovo audio-merno dopunjavanje i optimizacija.

-Ovde smo koristili dve vrste Azmofona , presovani 5mm i obican 20mm, sa lepljenjem bitumen ploca od 3mm na kriticna rezonantna mesta.

-Nakon merne optimizacije mogu se indeticno odraditi i ostali zvucni kabineti

-U medjuvremenu je donesena odluka da i konektori za terminale budu rucne izrade od cistog Cu

-Ploča za terminale je izrađena od Polymetil - Metacrylat. Pozlacena 24k zlatom. Štampana na UV printeru

Or

-Nakon odluke o imenu modela zvucne kutije,pristupilo se stanpanju terminal ploce.

-Ime je dato po najstarijem pisanom tragu kod starih slovena, po Boginji meseca SERBONI

u originalnom pisanom fontu.

-Za unutrasnje ozicenje smo se odlucili  :  Internal wiring by Solaja Audio

-Terminal je dobio preklopnik Full/Pass kojim je omoguceno slusanje u
full range opsegu i opciji filtera od -3dB za opseg 400Hz-6KHz

-Skretnica:

-Konacno se moze pristupiti i zavrsnoj finalizaciji pripreme i farbanja kabineta.

-Redosled postupka rada:

Isolant IS 211

Podloga 4CR 2500

Tečni poliester gitAuto baza PPG deep black

Mat lak PPG hard





-Proces pozlate detalja sa zlatnim listicima 24k,pre lakiranja kabineta

-Lakiranje kabineta

Antiquoe look with neat design.

-Sledi  montaza i zvucna proba:

-Montaza skretnice

Komponente i izvor zvuka,u slusnom testu:

Amplifier:  Šolaja Audio - MIRADA

Phono preamp: - Šolaja Audio PH1

MMTurntable: - Technics SL-M1Ortofom 2M red.

Speakers-:  SERBONA

-Zakljucak:

-Nakon visesatnog testiranja na raznim zanrovima muzike, dosli smo do zakljucka da je ceo proekat i prevazisao sva nasa ocekivanja.

-Koliko je nama poznato, prvi i za sad jedini u Srbiji, smo se upustili u ovakav proekat izrade samog zvucnika-pa sve do gotovog proizvoda- zvucne kutije,koja se moze ubrojaiti u rang Hi End zvucnih kutija.

-Karakteristika naseg rada je zasnovana na naucnom proucavanju,eksperimentisanju i rucnoj izradi unikatnih proizvoda,koji se rade samo po porudzbini i nikad vizuelno indenticni sa predhodnim modelom,zavisno od zahteva poručioca. Tako da će svaki naredni model nositi ime SERBONA sa dodatkom MK- (redni broj izrade), i tako imati svoj poseban dizajn ,"zvucni pecat" i karakter,kako izgled kabineta tako i samog  vizuelno ugrađenog samog zvučnika,ali u granicama indentičnog prepoznatljivog zvuka.

-Smernica daljeg naseg  izucavanja je potpuna nezavisnost u radu, t.j. upusticemo se u proizvodnju  sopstvenog kvaliteta papira za izradu membrana zvucnika, za koji po nasem misljenju moze zadovoljiti nasa ocekivanja u narednom proektu.

-Nadamo se da ce ovaj nas gest, opisa postupka, nadahnuti jos neke stvaraoce da se upuste u samogradnju zvucnih jedinica, u oblasti u kojoj je veoma malo strucne literature ili je ona samo povrsna skrta sa opisom detalja, i na taj nacin pomeriti audio granice sa dosetljivim idejama i konstrukcijama.

...............................................................................

15.02.2020god

 Sledeci projekat,varijacije na temu, sa membranom od drveta Balze
